Opisywanie wejść i wyjść lokalizatora

Zasad opisywania wejść i wyjść


Jeżeli w monitorowanym pojeździe zainstalowany jest monitoring w wersji "Monitoring Machina" w oparciu o lokalizator typu mL300-8p to możliwe staje się sterowanie wyjściami i pobieranie stanów wejść cyfrowych oraz analogowych tego odbiornika GPS. Aby jednak można było te czynności wykonywać wygodnie należy owe wejścia i wyjścia opisać w systemie. Wtedy nie będzie problemu z ich sterowaniem. W przeciwnym wypadku trzeba będzie się posługiwać nazwami predefiniowanymi typu "Wejscie1" czy "Wyjscie2". Jest to jak widać bardzo niewygodne bo nie do końca obrazuje nam czego one dotyczą.

Opisany lokalizator posiada między innymi:
8 wejść cyfrowych
3 wyjścia cyfrowe typu otwarty kolektor
2 wejścia analogowe

Aby przejść do strony pozwalającej na opis wejść i wyjść należy wejść do Menu > Czujniki > Definicja nazw wejść i wyjść

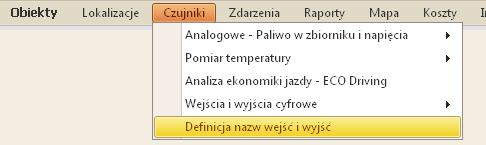

Menu - wejścia i wyjścia cyfrowe opis

Po przejściu na stronę edycji nazw należy wskazać lokalizator GPS, którego wejścia i wyjścia będziemy edytować. Następnie należy pobrać dane. Na ekranie widzimy listę zawierającą wejścia i wyjścia oraz listę pojazdów. Nazwy wyświetlane w tabeli można edytować naciskając ikonę edycji Edit znajdującą się w każdej linii. Jeżeli widzimy tabelę po raz pierwszy to nazwy i komendy SMS są ustawione na wartości domyślne. Te wartości domyślne właśnie podlegają naszej edycji.

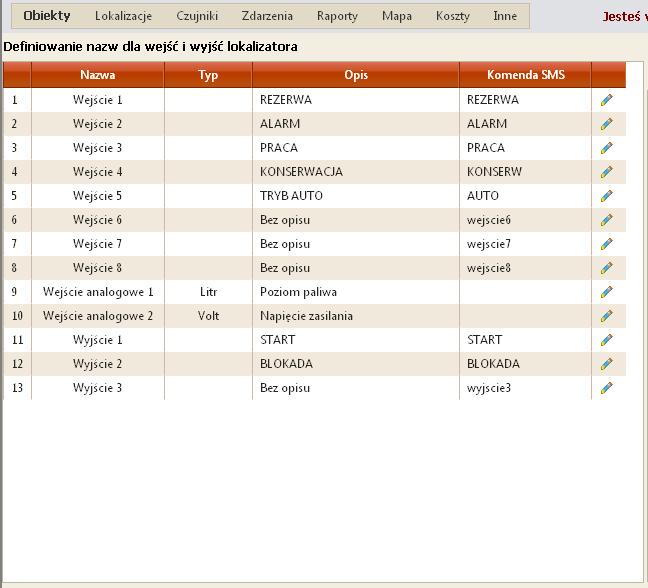

Wejścia i wyjścia cyfrowe opis

Po przejściu do samej edycji możemy:
Zdefiniować typ danych wejścia analogowego (Volt/Litr)
Opis wejścia czy wyjścia
Komendę SMS

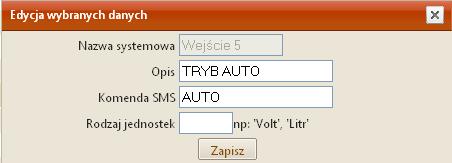

Menu - wejścia i wyjścia cyfrowe edycja

Typ wejścia analogowego
Do wejść analogowych podłączane mogą być różne sygnały. Może być to sygnał z sondy paliwa, pływaka ze zbiornika, napięcia akumulatowa itp. W zależności jaką wartość fizyczną ma reprezentować wejście należy tu ją opisać. Najczęściej jest to "Volt" lub "Litr"


Opis
W tym miejscu należy wpisać nazwę jaka będzie wyświetlana w systemie w celu opisania danego obiektu. Może to być na przykład "Rezerwa paliwa" czy "Praca silnika". Opisy te są bardzo pomocne w pracy i warto je wykonać.


Komenda SMS
Nasz lokalizator GPS typu mL300-8p posiada możliwość sterowania i pobierania danych za pomocą SMS. W tym miejscu należy zdefiniować komendy jakie będą zrozumiałe dla niego. Takie podejście pozwala na łatwe zapamiętanie sposobu komunikacji SMS z lokalizatorem.
